风机盘管的安装方法

风机盘管的安装方法(图文)

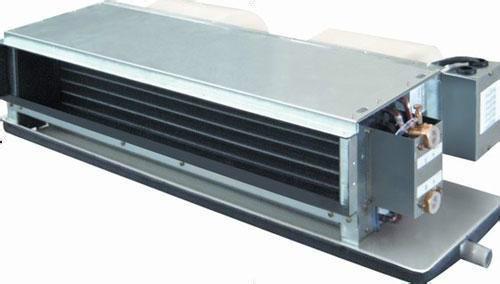

风机盘管是中央空调重要的组成部分，山东禾铎空调设备有限公司是一家专业的空调设备厂家，主要的风机盘管产品有：卡式、欧式明装、欧式暗装、立式明装、立式暗装、壁挂式等不同类型的风机盘管。下面就风机盘管的安装来给大家做一个简单的说明。

首先在安装风机盘管时，需要注意冷凝水的排水管安装距离，应该在最近的地方设立排水，这样能够缩短排水的距离，可以减少水管出现滴水的问题。另外风机盘管上面引出的排水管管径应该以20尺寸为宜，不要超出太多，而排水立管以及总管的尺寸就应该要大一些，这样才能保证排水的通畅。

风机盘管的安装方法-集水盘的安装

集水盘是因为风机盘管与冷热水管之间的电动水阀下边容易出现漏水的危险，所以应该在它们之间建立一个集水盘，将集水盘与风机盘管自身携带的集水盘相连接起来，这样就能够保证阀门出的凝结水可以通过这个集水盘排出来。

风机盘管内冷凝水的流出完全是靠重力作用实现的，只有排水管低于接水盘才有可能让冷凝水及时排走。所以：风机盘管的凝结水管低于集水盘

风机盘管的安装方法-回风口的安装

风机盘管的回风口安装也是很重要的一个环节，必须在回风口安装过滤网，这样才能保证风机盘的清洁，可以提高热交换的效率。否则如果没有安装过滤网的话，外界的灰尘通过回风口进入到风机盘中，会对风机盘管的热交换效率产生影响。

1、吊顶内向下送风：适用于室内设有吊顶、面积较大、进深较长的空调房间。安装方法是在风机盘管的出风口处连接一段风管(即风机盘管连接风管)，从风管下部接出送风口，回风可采用风机盘管本身带有的回风静压箱进入风机进口(或者直接在吊顶上开回风口自然进入吊顶内再被风机吸入口吸进)。风机盘管连接风管不宜过长，长度一般不超过4.5m，为了克服风管和送风口的阻力亦采用高静压卧式暗装风机盘管。为减少出风口处的噪声，可在风管上安装柔性接头。吊顶内向下送风方式冬季使用时，人可感到头顶有吹风感，产生头热脚冷的不适感，因此，风速宜控制在0.2m/s以内。夏季因冷空气向下流动，使人感到舒适凉爽，风速可以略大。

2、吊顶内水平送风：多用于吊顶标高变化多的房间，利用室内吊顶的标高差，在吊顶叠级立面上设出风口，向室内水平方向送风。风机盘管安装在标高较低的吊顶内，无需连接风管，阻力损失小，气流射程长，空调效果较为满意，人体活动空间内无吹风感。

3、安装在走廊内向室内送风：是将风机盘管安装在走廊吊顶内，直接向空调房间送风。多用于室内无吊顶，走廊较大，吊顶净空较高的建筑物。回风依靠房门的开启、走廊与楼梯间相通，以及在墙体下部设回风口的方式。该方式安装简单，节省投资，但是一般循环不好，其空气相互影响，灰尘较多，常用于对空调参数要求不高的场所。因卫生条件较差，新建工程很少采用该种送风方法。

4、立式明装：适用于无吊顶的空调房间，多安装在外墙窗下，类似采暖系统中的散热器，可直接放置在地面上。出风口可分为向上送风和斜上送风方式两种。立式明装风机盘管设有可拆卸面板，便于维修、检查。
